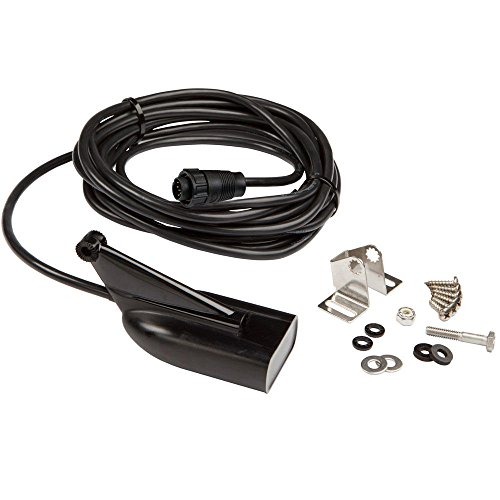

HDI Low-High Downscan Transducer
De HDI Low-High Downscan Transducer werkt in het frequentiebereik van 50/200 kHz en 455/800 kHz. De kijkhoek ligt tussen 30 ° en 60 °. Bij 200 kHz staat de zendkegel op 60 °, 455 kHz op 55 ° en op 800 kHz op 30 °. Aan de kabel van de transducer is een 9-pins connectorplug met een stekkerafdichting van zwart rubbermateriaal bevestigd. Het binnendringen van vuil en vuil wordt hierdoor voorkomen en de 5-polige connector blijft schoon. De transducer wordt geleverd met een kabellengte van ca. 6 meter.
Houd er rekening mee dat mogelijk niet alle frequenties beschikbaar zijn op alle dieptemeters. Raadpleeg de gebruiksaanwijzing van je apparaat of de frequenties 50/200 kHz en 455/800 kHz worden ondersteund.
Is de HDI Low High Downscan transducer CHIRP geschikt ? Ja, het is mogelijk om deze transducer aan te sluiten op een Lowrance-sonar met CHIRP-technologie.
Kan de HDI Low High Downscan-zender ook worden aangesloten op Dieptemeters met een blauwe connector ? Ja, maar hiervoor is een adapterkabel nodig, 9-pins naar 7-pins blauwe connector.
Bijzondere kenmerken HDI Low-High Downscan Transducer :
- Afhankelijk van het frequentiebereik varieert de kijkhoek tussen 30 ° en 60 °.
- Bij 200 kHz staat de zendkegel op 60 °, 455 kHz op 55 ° en op 800 kHz op 30 °.
- Bereikt tot een diepte van 900 meter (3000 ft) met een frequentie van 50 kHz.
- Met een frequentie van 455 kHz worden diepten tot 90 meter (300 ft) bereikt.
- Geschikt voor spiegel- of elektromotor montage.
- De behuizing van de spiegel is gemaakt van een zeer stabiel kunststof.
- Directe verbinding via de 5 polig 9-pins connectorplug naar b.v. Lowrance Elite Ti of Lowrance HDS toestellen.
Rechtreeks Compatible met:
Elite Ti - toestellen |
HDS - toestellen |
Elite-5 Ti |
HDS-7 Gen3 |
Elite-7 Ti |
HDS-9 Gen3 |
|
HDS-12 Gen3 |
Indirect compatible via de 9 pin naar 7 pin blauwe connector adapterkabel met:
CHIRP |
Hook |
HDI |
HDS |
X |
LCX |
LMS |
Mark-4 CHIRP |
Hook-4x |
Elite-4x HDI |
HDS-5 |
X102C |
LCX-110C |
LMS-330C |
Elite-4x CHIRP |
Hook-4 |
Elite-4 HDI |
HDS-5x |
X-107C DF |
LCX-111C HD |
LMS-332C |
Elite-4 CHIRP |
Hook-5x |
Elite-5x HDI |
HDS-7 |
X125 |
LCX-112C |
LMS-334C iGPS |
Elite-5x CHIRP |
Hook-5 |
Elite-5 HDI |
HDS-8 |
X126 DF |
LCX-113C HD |
LMS-335C DF |
Elite-5 CHIRP |
Hook-7x |
Elite-7x HDI |
HDS-10 |
X135 |
LCX-17M |
LMS-337C DF |
Elite-7x CHIRP |
Hook-7 |
Elite-7 HDI |
HDS-5 Gen2 |
X136 DF |
LCX-20C |
LMS-339C DF iGPS |
Elite-7 CHIRP |
Hook-9 |
Mark-4 HDI |
HDS-5x Gen2 |
X-510C |
LCX-25C |
LMS-480 |
Elite-9x CHIRP |
|
|
HDS-7 Gen2 |
X515C DF |
LCX-26C HD |
LMS-520C |
Elite-9 CHIRP |
|
|
HDS-8 Gen2 |
X52 |
LCX-27C |
LMS-522C iGPS |
|
|
|
HDS-9 Gen2 |
X59 DF |
LCX-28C HD |
LMS-525C DF |
|
|
|
HDS-10 Gen2 |
X51 * |
LCX-37C |
LMS-527C DF iGPS |
|
|
|
HDS-12 Gen2 |
X58 DF * |
LCX-38C HD |
LMS-240 * |
|
|
|
|
X71 * |
LCX-15CI * |
LMS-320 * |
|
|
|
|
X87 * |
LCX-15CT * |
|
|
|
|
|
X88 DF * |
LCX-15MT * |
|
|
|
|
|
X91 * |
LCX-16CI * |
|
|
|
|
|
X97 * |
LCX-18C * |
|
|
|
|
|
X98 DF * |
LCQ-19C * |
|
|
|
|
|
|
LCX-104C * |
